RM 12/24 relè d'uscita 51540
Il prodotto può differire dall'immagine

RM 12/24 relè d'uscita

IN: 24 VAC/DC - OUT: 250 VAC/DC / 5 A

Codice: 51540
Prodotto alternativo:    51485
Peso: 0.094 kg
Paese di origine:  CZ
Disponibile immediatamente.
Find similar Product
Fai una domanda
 Consiglia prodotto
Confronto prodotti
Prezzo di listino unitario:
Download nel carrello dati Download nel Easy-Import-Export

Descrizione

1 relè; 2 contatti di scambio
8 A
24 V DC
Morsetti a vite
Certificate
Certificate

Dati elettrici | Ingresso
Tensione di ingresso CA 24 V
Tensione di ingresso CA min 20,4 V
Tensione di ingresso CA max 26,4 V
Tensione di entrata CC 24 V
Tensione di entrata CC min 20,4 V
Tensione di entrata CC max 26,4 V
Corrente d'ingresso 20 mA
Dati elettrici | Uscita
Categoria di uso CC-13 (EN IEC 60947-5-1) 2 A @ 24 V, 0,3 A @ 110 V, 0,2 A @ 230 V
Additional condition switching frequency with load
Frequenza di commutazione max 0,1 Hz
Potenza di commutazione CA max 1250 VA
Potenza di commutazione CC max 240 W
Tensione di commutazione CA max 250 V
Tensione di commutazione CC max 250 V
Corrente di commutazione CC 100 mA
Corrente di commutazione max 8 A
Potere di interruzione CA-12 (EN IEC 60947-5-1) 8 A (24/110/230 V AC)
Diagnosi
Indicatore di stato LED rosso
Dati tecnici | Protezione dei dispositivi
Condizione durata utile In funzione del carico
Protezione dei dispositivi | Elettrica
Picco di tensione nominale 4 kV
Durata utile elettrica 50000000 Cicli
Protezione dei dispositivi | Meccanica
Durata utile meccanica 50000000 Cicli
Dati tecnici | Dati meccanici
Tempo di caduta max 10 ms
Tempo di reazione max 10 ms
Tempo di rimbalzo max 2 ms
Dati meccanici | Dati del materiale
Materiale morsetti Ag Ni 0.15 hv
Dati meccanici | Dati di montaggio
Tipo di fissaggio geschnappt
Suitable for mounting type Guida DIN TH35, G32, (EN 60715)
Altezza 75 mm
Larghezza 22,5 mm
Profondità 102 mm
Caratteristiche ambientali | Climatiche
Temperatura di esercizio min -20 °C
Temperatura di esercizio max 50 °C

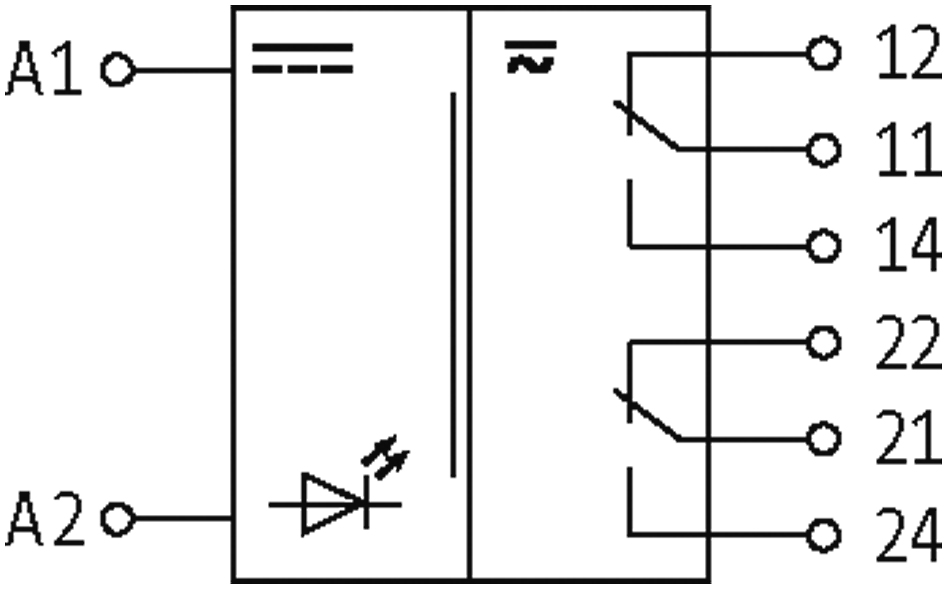

Connection types
Tipo di collegamento 1 X1
Tipo di collegamento 2 X2
Tipo di collegamento 3 X4
Tipo di collegamento 1
Connessione Morsetti a vite SK
Family construction form morsetto
Gender female
Colore portacontatti verde
N. di poli 4
PIN 2 A 2
PIN 3 A 2
PIN 4 A 1
Tipo di collegamento 2
Connessione Morsetti a vite SK
Family construction form morsetto
Gender female
Colore portacontatti verde
N. di poli 4
PIN 1 14
PIN 2 12
PIN 3 24
PIN 4 22
Tipo di collegamento 3
Connessione Morsetti a vite SK
Family construction form morsetto
Gender female
Colore portacontatti verde
N. di poli 4
PIN 1 11
PIN 2 11
PIN 3 21
PIN 4 21

ECLASS-6.0 27371001
ECLASS-6.1 27371601
ECLASS-7.0 27371601
ECLASS-8.0 27371601
ECLASS-9.0 27371601
ECLASS-10.1 27371601
ECLASS-11.1 27371601
ECLASS-12.0 27371601
ETIM-5.0 EC001437
GTIN 4048879027526
Lotto minimo ordinabile 1
Numero di tariffa doganale 85364900


Dati relativi all'articolo:
  • PDF del prodotto
  • Informazioni: Approvazioni e certificati (EU) 51540_1216-04.16_ce_z_b.pdf (B)
  • Informazioni: Dichiarazione di conformità Murrelektronik GmbH 09-11-20_(3) RoHS REACh exception 6c 7cI_DoC_z_a.pdf (04)
  • Informazioni: Dichiarazione di conformità Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf (01)
  • Informazioni: Dichiarazione di conformità Murrelektronik GmbH 06-02-23_(3) China RoHS 2 25EEP_DoC_z_a.pdf (01)
  • Informazioni: Dichiarazione di conformità UKCA 51540_1216-04.16_uk_z_a.pdf (A)
  • Informazioni: MTTF Report 51540_SN29500(40°C)-Berechnung_mttf_p_a.pdf (A)
