convertitore D/A 8-bit - uscita 0 ... 10V

IN: 8 Bit - OUT: 0-10 VDC

Codice:	44067
Peso:	0.146 kg
Paese di origine:	CZ

Data di consegna su richiesta

Find similar Product

Fai una domanda

Consiglia prodotto

Confronto prodotti

Download nel carrello dati Download nel Easy-Import-Export

Descrizione

Convertitore D/A
8 Bit
0...10 V
Ingresso e uscita separati galvanicamente
Nei trasformatori con uscita di tensione il segnale di uscita massimo può essere impostato sulla tensione di esercizio meno 2 V. Grazie a una delimitazione interna di corrente, le uscite sono a prova di cortocircuito e sicure contro i sovraccarichi.

Dati tecnici

Dati tecnici | Dati elettrici

Precisione (del valore finale)	1 %

Dati elettrici | Alimentazione

Tensione di esercizio CC min	21 V
Tensione di esercizio CC max	30 V
Corrente di esercizio max	150 mA
Corrente a vuoto	100 mA

Dati elettrici | Ingresso

Segnale di ingresso min	0 V
Segnale di ingresso max	30 V
Tensione di entrata CC	24 V
Tensione di ingresso CC log 0 max	6 V
Tensione di ingresso CC log 1 min	16 V
Corrente di ingresso max	10 mA

Dati elettrici | Uscita

Output current max.	0,04 A

Protezione dei dispositivi | Elettrica

Picco di tensione nominale	2,5 kV

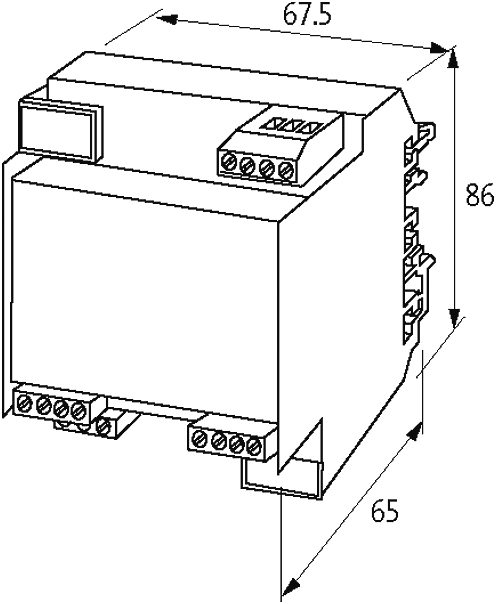

Dati meccanici | Dati di montaggio

Tipo di fissaggio	geschnappt
Suitable for mounting type	guida portante, (EN 60715)
Altezza	65 mm
Larghezza	67,5 mm
Profondità	86 mm

Caratteristiche ambientali | Climatiche

Temperatura di esercizio min	0 °C
Temperatura di esercizio max	50 °C

Dati di connessione

Tipo di collegamento 1

Connessione	Morsetti a vite SK
Family construction form	morsetto
Gender	female
N. di poli	6
PIN 1	+ US
PIN 2	+ US
PIN 3	0 V
PIN 4	0 V
PIN 5	U Out
PIN 6	U Out

Tipo di collegamento 2

Connessione	Morsetti a vite SK
Family construction form	morsetto
Gender	female
N. di poli	9
PIN 1	D 8
PIN 2	D 7
PIN 3	D 6
PIN 4	D 5
PIN 5	D 4
PIN 6	D 3
PIN 7	D 2
PIN 8	D 1
PIN 9	0 V 1

dati commerciali

ECLASS-6.0	27210990
ECLASS-6.1	27210990
ECLASS-7.0	27210990
ECLASS-8.0	27210990
ECLASS-9.0	27210990
ECLASS-10.1	27210990
ECLASS-11.1	27210990
ECLASS-12.0	27210990
ETIM-5.0	EC002477
GTIN	4048879028639
Lotto minimo ordinabile	1
Numero di tariffa doganale	85437090

Download

Dati relativi all'articolo:

PDF del prodotto
Documento: Istruzioni d'installazione 44067_ina_6_10.pdf (10)
Informazioni: Approvazioni e certificati (EU) 44067_1802-04.16_ce_z_c.pdf (C)
Informazioni: Dichiarazione di conformità Murrelektronik GmbH 09-11-20_(3) RoHS REACh exception 6c 7cI_DoC_z_a.pdf (04)
Informazioni: Dichiarazione di conformità Murrelektronik GmbH 06-02-23_(3) China RoHS 2 25EEP_DoC_z_a.pdf (01)
Informazioni: Dichiarazione di conformità Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf (01)
Informazioni: Dichiarazione di conformità UKCA 44067_1802-04.16_uk_z_a.pdf (A)
Informazioni: MTTF Report 44067_SN29500(40°C)-Berechnung_mttf_p_a.pdf (A)
