MVP12 4xM12 5 poli a cablare
10m PUR/PVC 8x0,34+5x0,75
Codice: | 27073 |
Peso: | 1.7 kg |
Paese di origine: | CZ |
Data di consegna su richiesta
Descrizione
Altre lunghezze secondo disponibilità.
4 vie, 5 poli
Custodie plastica con buona resistenza contro agenti chimici e oli
PUR/PVC
La resistenza agli agenti aggressivi deve essere testata per la singola applicazione. Ulteriori dettagli su richiesta.
Separazione del potenziale
con LED per segnali PNP digitali 24 V DC
4 vie, 5 poli
Custodie plastica con buona resistenza contro agenti chimici e oli
PUR/PVC
La resistenza agli agenti aggressivi deve essere testata per la singola applicazione. Ulteriori dettagli su richiesta.
Separazione del potenziale
con LED per segnali PNP digitali 24 V DC


Dati tecnici
Dati elettrici | Alimentazione
Tensione di esercizio CC | 24 V |
---|---|
Tensione di esercizio CC min | 18 V |
Tensione di esercizio CC max | 30 V |
Corrente di esercizio per ciascun contatto max | 4 A |
Corrente cumulativa con alimentazione di corrente singola max | 8 A |
Corrente cumulativa con alimentazione di corrente doppia max | 16 A |
Dati tecnici | Comunicazione industriale
Numero di segnali per ciascuno slot | 2 |
---|
Installazione | Collegamento
Coppia di serraggio | 0,6 Nm |
---|---|
Filettatura di fissaggio | M12 x 1 |
Protezione dei dispositivi | Elettrica
Grado di protezione (EN CEI 60529) | IP65, IP67 |
---|---|
Grado di protezione condizione aggiuntiva | inserito, Avvitato |
Protezione dei dispositivi | Fluidi
Flame resistance | Difficilmente infiammabile |
---|
Dati meccanici | Dati del materiale
Materiale custodia | PBT |
---|

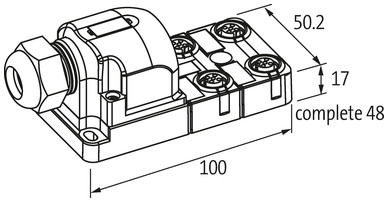

Dati meccanici | Dati di montaggio
Altezza | 100 mm |
---|---|
Larghezza | 50,2 mm |
Profondità | 17 mm |
Caratteristiche ambientali | Climatiche
Temperatura di esercizio min | -20 °C |
---|---|
Temperatura di esercizio max | 80 °C |
Dati del cavo
Cavo
N°/diametro del filo | 8× 0.34 + 5× 0.75 mm² |
---|---|
Isolamento del filo | PVC |
Valori catena portacavo | 1.5 Mio. |
Ø esterno | 9.2 mm ±5% |
Numero del cavo | 374 |
Colore rivestimento | grigio |
Colore | grigio |
Range temperatura (fissa) | -30...+80 °C |
Range temperatura (mobile) | -30...+80 °C |
raggio di curvatura (fisso) | 10× Ø esterno |
Raggio di curvatura (mobile) | 12× Ø esterno |
Materiale rivestimento | PUR/PVC |
Dati di connessione
Tipo di collegamento 1
Family construction form | free cable end |
---|---|
Colore portacontatti | grigio |
N. di poli | 13 |
Tipo di collegamento 2
Family construction form | M12 |
---|---|
Gender | female |
Colore portacontatti | nero |
Codifica | A |
N. di poli | 5 |
Classificazioni
ECLASS-6.0 | 27279219 |
---|---|
ECLASS-6.1 | 27279219 |
ECLASS-7.0 | 27279219 |
ECLASS-8.0 | 27279219 |
ECLASS-9.0 | 27440108 |
ECLASS-10.1 | 27440108 |
ECLASS-11.1 | 27440108 |
ECLASS-12.0 | 27440108 |
ETIM-5.0 | EC002585 |
dati commerciali
GTIN | 4048879064293 |
---|---|
Lotto minimo ordinabile | 1 |
Numero di tariffa doganale | 85444290 |
