MVP12 6xM12 5 poli a cablare

10m PUR/PVC 12x0,34+3x0,75

Codice: 27033
Peso: 1.6 kg
Paese di origine:  CZ
Disponibile immediatamente.
Prezzo di listino unitario:
Download nel carrello dati Download nel Easy-Import-Export

Descrizione

Altre lunghezze secondo disponibilità.
6 vie, 5 poli
Custodie plastica con buona resistenza contro agenti chimici e oli
PUR/PVC
La resistenza agli agenti aggressivi deve essere testata per la singola applicazione. Ulteriori dettagli su richiesta.
10.0 m
con LED per segnali PNP digitali 24 V DC
Certificate
Certificate

Dati elettrici | Alimentazione
Tensione di esercizio CC 24 V
Tensione di esercizio CC min 18 V
Tensione di esercizio CC max 30 V
Corrente di esercizio per ciascun contatto max 4 A
Corrente cumulativa max 8 A
Dati tecnici | Comunicazione industriale
Numero di segnali per ciascuno slot 2
Installazione | Collegamento
Coppia di serraggio 0,6 Nm
Filettatura di fissaggio M12 x 1
Protezione dei dispositivi | Elettrica
Grado di protezione (EN CEI 60529) IP65, IP67
Condizione aggiuntiva grado di protezione inserito, Avvitato
Protezione dei dispositivi | Fluidi
Flame resistance Difficilmente infiammabile
Dati meccanici | Dati del materiale
Materiale custodia PBT
Dati meccanici | Dati di montaggio

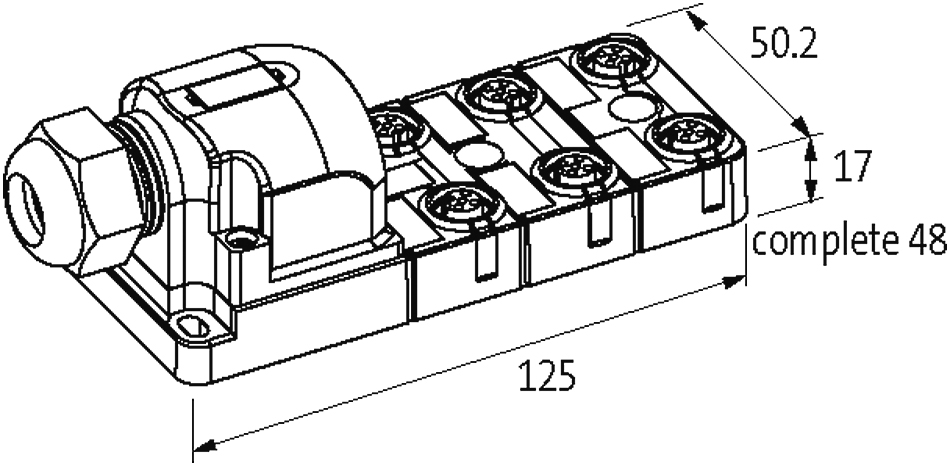

Altezza 125 mm
Larghezza 50,2 mm
Profondità 17 mm
Caratteristiche ambientali | Climatiche
Temperatura di esercizio min -20 °C
Temperatura di esercizio max 80 °C
Additional condition temperature range depending on cable quality

Cavo
N°/diametro del filo 12× 0.34 + 3× 0.75 mm²
Isolamento del filo PVC (gia-ma, ro, gr-rosa, bi, ro-bl, ve, bi-ve, gia, ma-ve, gr, bi-gia, rosa, ma, ve-gia, bl)
Valori catena portacavo 2 Mio.
Ø esterno 9.8 mm ±5%
Numero del cavo 388
Colore rivestimento grigio
Colore grigio
Range temperatura (fissa) -30...+80 °C
Range temperatura (mobile) -5...+70 °C
raggio di curvatura (fisso) 10× Ø esterno
Raggio di curvatura (mobile) 12× Ø esterno
Materiale rivestimento PUR/PVC

Tipo di collegamento 1
Family construction form free cable end
Colore portacontatti grigio
N. di poli 15
Tipo di collegamento 2
Family construction form M12
Gender female
Colore portacontatti nero
Codifica A
N. di poli 5
PIN 1 +
PIN 2 NC S 2
PIN 3 -
PIN 4 NO S 1
PIN 5 PE

ECLASS-6.0 27279219
ECLASS-6.1 27279219
ECLASS-7.0 27279219
ECLASS-8.0 27279219
ECLASS-9.0 27440108
ECLASS-10.1 27440108
ECLASS-11.1 27440108
ECLASS-12.0 27440108
ETIM-5.0 EC002585
GTIN 4048879064484
Lotto minimo ordinabile 1
Numero di tariffa doganale 85444290


Dati relativi all'articolo:
  • PDF del prodotto
  • Approvazioni: UL Listed CA 27033_E201820_NRAQ7_ulc_z_a.pdf (A)
  • Approvazioni: UL Listed US 27033_E201820-NRAQ_ul_z_b.pdf (B)
  • File di progettazione: DXF 27774_dxf_x_a.zip (A)
  • File di progettazione: STP 27774_stp_x_a.zip (A)
  • Informazioni: Approvazioni e certificati (EU) 27033_11-06.17_ce_z_a.pdf (A)
  • Informazioni: Dichiarazione di conformità Murrelektronik GmbH 07-11-20_(10) RoHS REACh exception 6c 7a 7cI_DoC_z_a.pdf (02)
  • Informazioni: Dichiarazione di conformità Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf (01)
  • Informazioni: Dichiarazione di conformità Murrelektronik GmbH 06-02-23_(3) China RoHS 2 25EEP_DoC_z_a.pdf (01)
  • Informazioni: MTTF Report 27033_SN29500(40°C)-Berechnung_mttf_p_a.pdf (A)
