M12 distributore a Y / M8 fem. 0°
PUR-OB 3x0,25 nero UL/CSA, c. portacavo 2m
| Codice: | 7000-40821-6300200 |
| Prodotto alternativo: | 7000-40821-2300200 |
| Peso: | 0.121 kg |
| Paese di origine: | DE |
Data di consegna su richiesta
Descrizione

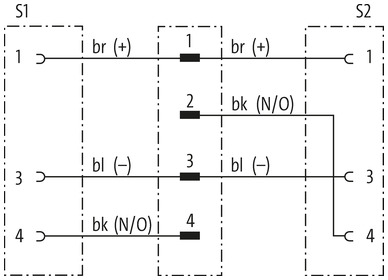

Connettore a Y M12 – M8, 4/3 poli
Maschio diritto – femmina diritto
M12, A-code
Cod. 7005 - M12/M8 Lite - (vite esagonale plastica) su richiesta
Custodie plastica con buona resistenza contro agenti chimici e oli
La resistenza agli agenti aggressivi deve essere testata per la singola applicazione. Ulteriori dettagli su richiesta.
Altre lunghezze secondo disponibilità.
Dati tecnici
| Lunghezza | 2 m |
|---|---|
| Coppia di serraggio testa 1 | 0,6 Nm |
| Tipo di fissaggio | inserito, Avvitato |
| Rivestimento contatto testa 1 | dorato |
| Tipo di costruzione gamma testa 1 | M12 |
| Filettatura | M12 x 1 |
| Diametro interno profilo per tubo ondulato testa 1 | 10 mm |
| Codifica testa 1 | A |
| Materiale morsetti | Lega di rame |
| Materiale testa 1 | PUR |
| Numero di poli testa 1 | 4 |
| Apertura della chiave testa 1 | SW13 |
| Grado di protezione (EN CEI 60529) | IP65, IP66K, IP67 |
| Coppia di serraggio testa 2 | 0,4 Nm |
| Tipo di fissaggio | inserito, Avvitato |
| Rivestimento contatto testa 2 | dorato |
| Tipo di costruzione gamma testa 2 | M8 |
| Filettatura | M8 x 1 |
| Diametro interno profilo per tubo ondulato testa 2 | 6,5 mm |
| Codifica testa 2 | A |
| Materiale morsetti | Lega di rame |
| Materiale testa 2 | PUR |
| Numero di poli testa 2 | 3 |
| Apertura della chiave testa 2 | SW9 |
| Grado di protezione (EN CEI 60529) | IP65, IP66K, IP67 |
Pagina 3
| Tipo di fissaggio | inserito, Avvitato |
|---|---|
| Family construction form | M8 |
| Codifica | A |
| N. di poli | 3 |
Dati elettrici | Alimentazione
| Tensione di esercizio CA (UL-listed) | 30 V |
|---|---|
| Tensione di esercizio CA max | 50 V |
| Tensione di esercizio CC (UL-listed) | 30 V |
| Tensione di esercizio CC max | 60 V |
| Corrente di esercizio per ciascun contatto max | 4 A |
Diagnosi
| Indicatore di stato LED | no |
|---|
Protezione dei dispositivi | Elettrica
| Picco di tensione nominale | 1,5 kV |
|---|---|
| Gruppo di materiale isolante (IEC 60664-1) | I |
| Grado di protezione condizione aggiuntiva | inserito, Avvitato |
| Grado di inquinamento | 3 |
Dati meccanici | Dati del materiale
| Rivestimento blocco | Nickeled |
|---|---|
| Material guarnizione | FKM |
| Materiale dispositivo bloccaggio | Pressofusione di zinco |
Dati meccanici | Dati di montaggio
| Tipo di fissaggio | inserito, Avvitato, Protezione antivibrazione |
|---|
Caratteristiche ambientali | Climatiche
| Temperatura di esercizio min (variabile) | -25 °C |
|---|---|
| Temperatura di esercizio min (fissa) | -25 °C |
| Temperatura di esercizio max (variabile) | 80 °C |
| Temperatura di esercizio max (fissa) | 80 °C |
Conformità, omologazioni, certificati
| Standard di prodotto | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
|---|
Dati del cavo
Cavo
| Identificazione cavo | 630 |
|---|---|
| Tipo di cavo | 3 (PUR) |
| Certificazioni (cavo) | cURus (AWM-Style 20549/10493); CE conform |
| Peso cavo [G/m] | 26,4 g |
| Materiale cavetto | Cavetto rame, scoperto |
| Resistenza (conduttore) | max. 79 Ω/km (20 °C) |
| Ø filo rigido (conduttore) | 0.1 mm |
| Struttura (conduttore) | 32× 0.1 mm (cavetto multi-filo classe 6) |
| Diametro (conduttore) | 3× 0.25 mm² |
| AWG | simile a AWG 24 |
| Materiale isolante cavetti | PP |
| Proprietà del materiale isolamento cavetto | Privo di CFC, alogeni, cadmio, silicone e piombo |
| Durezza Shore isolamento cavetto | 70 ±5 D |
| Ø cavetto incl. isolamento | 1.25 mm ±5% |
| Colore/numero cavetti | ma, ne, bl |
| Combinazione fili | 3 cavetti intrecciati |
| Schermatura | no |
| Materiale rivestimento | PUR |
| Proprietà materiale (rivestimento) | Privo di CFC, alogeni, cadmio, silicone e piombo, opaco, bassa adesività, semplice da processare, resistente all'abrasione, resistente a idrolisi a microbi |
| Durezza rivestimento | 90 ±5 A |
| Ø esterno (rivestimento) | 4.1 mm ±5% |
| Colore rivestimento | nero |
| Resistenza chimica | buona resistenza a oli, benzina e agenti chimici (EN 60811-404) |
| Resistenza termica | flame-retardant according to UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2 |
| Tensione nominale | 300 V AC |
| Tensione di prova | 2500 V AC |
| Carico di corrente | a norme DIN VDE 0298-4 |
| Range temperatura (fissa) | -40...+80 °C, (+90 °C a max. 10 000 ore di funzionamento) |
| Range temperatura (mobile) | -25...+80 °C, (+90 °C a max. 10 000 ore di funzionamento) |
| raggio di curvatura (fisso) | 5× Ø esterno |
| Raggio di curvatura (mobile) | 10× Ø esterno |
| N. di cicli (catena portacavo) | max. 10 Mio. (25 °C) |
| Velocità (c. portacavo) | max. 3 m/s |
| Accelerazione (c. portacavo) | max. 10 m/s² |
| Sollecitazioni in torsione | ±180°/m |
| N. di cicli | max. 2 Mio. (25 °C) |
| Velocità di torsione | 35 cicli/min |
Classificazioni
| ECLASS-6.0 | 27279218 |
|---|---|
| ECLASS-6.1 | 27279218 |
| ECLASS-7.0 | 27279218 |
| ECLASS-8.0 | 27279218 |
| ECLASS-9.0 | 27060313 |
| ECLASS-10.1 | 27060313 |
| ECLASS-11.1 | 27060313 |
| ECLASS-12.0 | 27060313 |
| ETIM-5.0 | EC001855 |
dati commerciali
| GTIN | 4048879154178 |
|---|---|
| Lotto minimo ordinabile | 1 |
| Numero di tariffa doganale | 85444290 |
